編號 |
組成質(zhì)量分數(shù)/% |
α/(×10-7·℃-1) |
|||||||||
SiO2 |
MgO |
CaO |
SrO |
BaO |
Na2O |
K2O |
Li2O |
Al2O3 |
其他 |
||
D-11 |
56 |
4.8 |
12.4 |
2 |
2 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
86.1 |
D-16 |
58 |
2.8 |
12.4 |
2 |
2 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
85.1 |
D-9 |
60 |
5 |
10.2 |
0 |
2 |
12 |
3.6 |
1.2 |
3.4 |
2.6 |
83.5 |
D-5 |
62 |
0 |
2 |
0 |
13.2 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
81 |
D-1 |
65 |
1.3 |
1.5 |
2 |
7.4 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
76 |

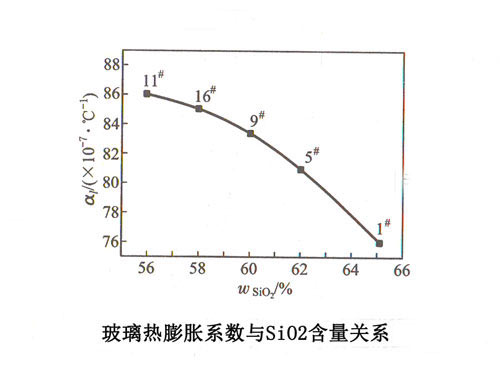

下圖是玻璃熱膨脹系數(shù)與SiO2含量關系的曲線圖。從圖中可以看出,隨著玻璃組成中SiO2含量的增加,其熱膨脹系數(shù)降低,這主要是由于隨著SiO2含量的增加,玻璃結構中橋氧數(shù)增多,【SiO2】之間玻璃連接度增強,導致玻璃網(wǎng)絡結構更緊湊,同時玻璃在熱振動中的振幅降低,熱振動的位移減少,所以熱膨脹系數(shù)下降。
首頁 | 關于錦泰 | 聯(lián)系我們 | 在線留言 | 返到頂部
天津錦泰玻璃為您提供:耐高溫玻璃、耐高溫高壓玻璃、鍋爐視鏡、觀火鏡玻璃、高溫玻璃管、錫爐測試玻璃、高壓視鏡、耐高溫密封膠、耐高溫玻璃膠等產(chǎn)品
版權所有 © 天津錦泰特種玻璃科技有限公司 備案:津ICP備11001434號-2
